Weixian Технология Были усовершенствованы сверхкрупные сульфонаторы (178-240 трубок), достигнута их успешная эксплуатация и широкое распространение:

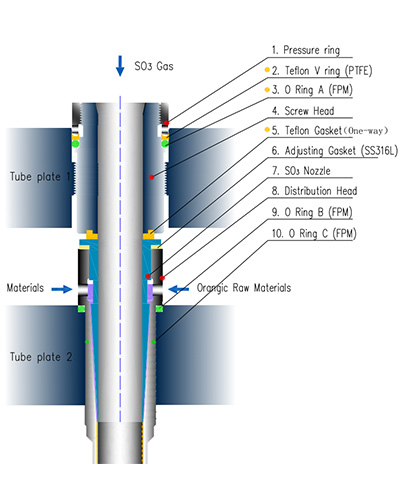

1. Головка винта: Как показано на рис. 1, прокладки (элементы 1–3) блокируют SO₃, предотвращая коррозию или заклинивание между трубной пластиной 1 и винтом. Элемент 5 представляет собой одностороннюю прокладку, для установки которой требуется менее половины крутящего момента по сравнению с импортным оборудованием, что значительно снижает деформацию трубной пластины 1.

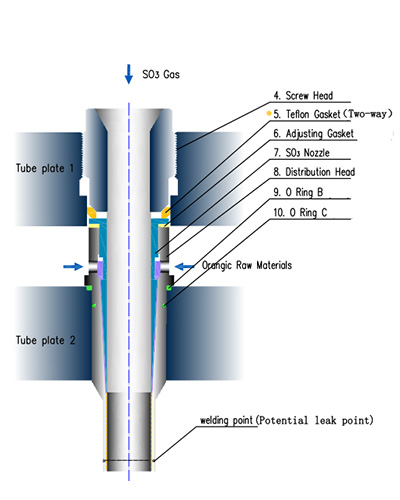

2. Увеличенная высота распределительной камеры: Благодаря улучшенной герметизации головки винта, высота органической камеры может быть увеличена на 25% и более, что минимизирует разницу давлений потока между центром и краем для равномерного распределения, особенно в сверхбольших сульфонаторах с 178/192 трубками и более. Импортные сульфонаторы, ограниченные двухсторонней прокладкой (пункт 5, рис. 2), имеют фиксированный размер 32 мм, что приводит к большей разнице давлений по мере увеличения размера.

3. Возврат воды под давлением: Улучшенная герметизация головки винта увеличивает усилие зажима на уплотнительном кольце (пункт 9, рис. 1), позволяя охлаждающей воде со стороны кожуха поступать при давлении выше 0,5 МПа и обеспечивая возврат воды под давлением, что исключает необходимость в мощном циркуляционном насосе. Импортная конструкция (рис. 2, пункт 9) имеет ограничительный блок, ограничивающий давление со стороны кожуха до ≤0,15 МПа и предотвращающий возврат воды под давлением.

Инструкция по сборке и разборке сульфонатора Вэйсянь

(A) Меры предосторожности при снятии пластины трубки

1. После небольшого ослабления прижимного кольца (элемент 1) ослабьте головки винтов (элемент 4, рис. 1), затем снимите все головки винтов.

2. После снятия головок винтов реактивная сила пластины трубки 1 исчезает; центральные установочные стержни (1–3) можно слегка открутить и снять.

3. Обычно трубную пластину 1 снимают каждые 1–2 года. Для очистки подающей камеры или форсунок откручивают только винты; мусор можно удалить пылесосом.

4. Уплотнительные винты (элементы 1–3) можно использовать повторно; замена каждый раз не требуется.

(B) трубная пластина 1 и головка винта. Установка

1. Установите пластины 1 и 2, используя три установочных стержня в соответствии с расположением труб; затяните гайки.

2. Установите центральные тяги (1–3) динамометрическим ключом на 400 мм (16 дюймов) с максимальным усилием 80 кН, затягивая равномерно; не используйте дополнительное усилие.

3. Затяните остальные болты рулевых тяг последовательно, заканчивая по диагонали, чтобы избежать неравномерного напряжения и утечек по краям. Слегка проверьте центральные тяги.

4. Установите головки винтов: слегка ослабьте прижимное кольцо, затяните винты динамометрическим ключом (35–45 кН, щелчок указывает на правильное значение), обеспечьте равномерную нагрузку, затем затяните компрессионное кольцо.

(C) Проверка на герметичность и давление

1. Не проверяйте герметичность со стороны корпуса при ослабленных головках винтов; сначала полностью затяните стяжные тяги и головки винтов.

2. Во время циркуляции в лаборатории проведите проверку герметичности прокладок из ПТФЭ (пункт 5) и колец каждого винта с помощью фонарика или сухой бумаги; убедитесь в отсутствии утечек.
